Важность бинокулярных борископов в промышленной проверке

Что такое бинокулярный промышленный боресскоп?

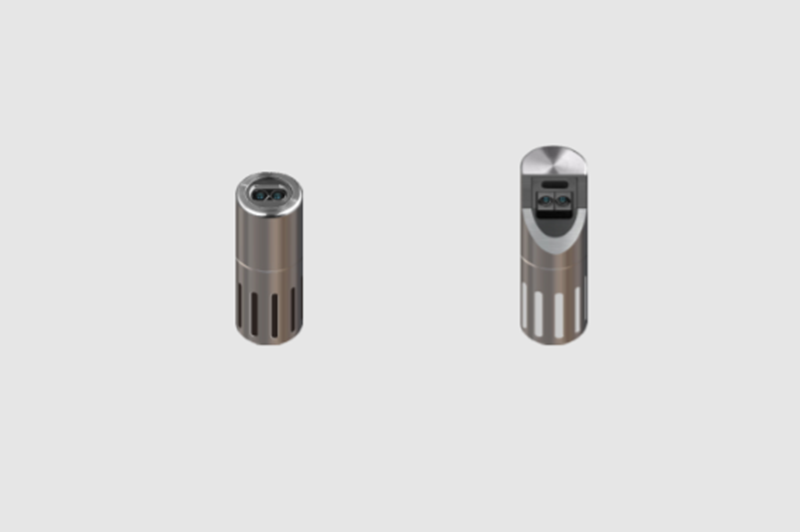

Как следует из названия, бинокулярный борескоп - это борескоп с двумя глазами (камеры). Следовательно, бинокулярный промышленный боресскоп-это тип промышленного неразрушающего испытательного оборудования, разработанного на основе принципов бинокулярного зрения человека (стереоскопическое зрение). Он оснащен двумя независимыми камерами или оптическими каналами, разделенными определенным расстоянием (называемым «учеником расстояния») для наблюдения или изображения одного и того же объекта с двух разных точек зрения.

Основной технический процесс:

1. Двойное получение: две передние камеры одновременно собирают изображения целевого объекта.

2. Независимая передача: два сигнала изображения передаются в систему отображения на внутренней стороне через свои собственные системы оптических линз или электронные датчики.

3. Стерео -синтез: система обработки объединяет два изображения, которые имеют небольшие различия в перспективе.

4. Трехмерное измерение. Используя конкретную технологию отображения, различия между двумя изображениями сравниваются для получения более точных данных о дефектах.

Преимущества бинокулярных борископов перед монокулярными борископами:Монокулярные борископы предоставляют только двумерные изображения, например, просмотр фотографии одним глазом. Основное преимущество бинокулярных борископов заключается в их способности обеспечивать трехмерное зрение и выполнять трехмерное измерение, обеспечивая надежную поддержку данных для обнаружения дефектов и значительный прогресс в визуальном осмотре.

Таким образом, в то время как бинокулярные промышленные борископы являются более дорогими и технически сложными, чем монокулярные борископы, они имеют еще больший спрос в секторах, требующих высокой точности проверки, надежности и эффективности, таких как аэрокосмическая промышленность. Они обращаются к основным болевым точкам монокулярных борископов-их ограниченные углы просмотра, неточные измерения и подверженные ошибкам-и повышают промышленную эндоскопическую проверку из «качественного наблюдения» до более высокого уровня «точного трехмерного количественного анализа».

Итак, каковы технические проблемы бинокулярных боросопов?

1. Чрезвычайно маленькая конструкция «зрачки расстояния» и точная калибровка (основная задача)

Внутреннее расстояние человека составляет приблизительно 60-70 мм, что обеспечивает хорошую базовую линию для стереоскопического зрения. Тем не менее, диаметр промышленного бовесскопа, как правило, составляет всего несколько миллиметров (например, 4 мм, 6 мм). Чтобы соответствовать двум полным оптическим системам в такой небольшой диаметр, физическая базовая линия (расстояние между центрами двух линз) чрезвычайно сжато (возможно, только 1-2 мм). Кроме того, любая небольшая деформация, тепловое расширение и сокращение, вызванные температурными различиями, или незначительные столкновения могут вызвать небольшие угловые отклонения между двумя оптическими путями (смещение оптической оси). Это отклонение умножается во время визуализации, что приводит к значительным ошибкам в данных измерения.

По этой причине перед отгрузкой требуется сложный процесс калибровки, используя высокое оборудование для обеспечения того, чтобы оптические оси двух камер были строго параллельными и что изображения выровнены на уровне пикселей.

Бинокулярные борископы предлагают преимущества в следующих сценариях приложения.

Как бинокль, так и монокулярные борископы имеют свои собственные преимущества, но бинокулярные борископы более подходят для следующих применений:

Приложения, требующие точных количественных данных: прыжок от «кажется, есть трещина» к «трещине длиной 2,3 мм и глубиной 0,5 мм».

Приложения, требующие чрезвычайно высоких требований к безопасности и надежности: например, в аэрокосмической и энергетической мощности, даже небольшие отклонения, могут привести к серьезным несчастным случаям.

Приложения, требующие анализа тенденций и прогнозирования жизни: сравнивая данные из предыдущих проверок, скорость разработки дефектов может быть точно определено, а оставшийся срок службы компонентов может быть предсказан. Сценарии, требующие прямых доказательств для принятия решений о техническом обслуживании: результаты измерения могут использоваться для определения того, следует ли продолжать использовать, ремонтировать немедленно, или отрезать и заменить.

Поэтому,Бинокулярные 3D борископыявляются ключевыми техническими оборудованием для перехода на промышленную проверку от «качественного наблюдения» к «количественному анализу», и являются незаменимым компонентом высококлассных систем интеллектуального производства и предсказательного обслуживания.
