Khi các công cụ kiểm tra tiêu chuẩn không thể tiếp cận các góc khuất hoặc điều hướng các lối đi phức tạp bên trong, ống soi lỗ khớp nối 4 chiều sẽ trở thành một giải pháp thiết yếu. Công cụ kiểm tra không phá hủy (NDT) tiên tiến này cho phép các kỹ thuật viên và kỹ sư điều khiển đầu camera theo bốn hướng riêng biệt—lên, xuống, trái và phải—mà không cần di chuyển ống lắp. Trong hướng dẫn này, bạn sẽ tìm hiểu về ống soi lỗ khớp nối 4 chiều là gì, cách hoạt động, ưu điểm của nó và cách chọn loại phù hợp cho ứng dụng của bạn.
Borescope khớp nối 4 chiều là một loại ống soi video có đầu xa (phần uốn) có thể được điều khiển chủ động theo bốn hướng riêng biệt. Cần điều khiển, cần gạt ngón tay cái hoặc các nút định hướng trên thiết bị hiển thị cầm tay sẽ điều khiển khớp nối. Ở đầu, một camera có độ phân giải cao có đèn LED tích hợp sẽ quay video và hình ảnh tĩnh theo thời gian thực, sau đó gửi chúng đến màn hình tích hợp để xem ngay lập tức.
Không giống như kính soi lỗ khoan không khớp nối (chỉ nhìn thẳng về phía trước) hoặc mẫu 2 chiều cơ bản (chỉ lên và xuống), kính soi lỗ khoan 4 chiều cho phép bạn hoàn toàn tự do định hướng. Bạn có thể quan sát xung quanh các chướng ngại vật, kiểm tra các thành bên và kiểm tra kỹ lưỡng các hình học bên trong phức tạp—tất cả chỉ bằng một lần lắp đầu dò.
Tên thường gọi khác
Bạn cũng có thể nghe thấy ống nội soi khớp nối 4 chiều được gọi là:
Ống soi có thể điều khiển được 4 chiều
Máy nội soi khớp nối 4 hướng
Borescope bốn hướng
Borescope khớp nối cần điều khiển (đối với các mẫu có điều khiển 360° liên tục)
Ống soi có khớp nối 4 chiều sử dụng hệ thống dẫn hướng bằng cáp. Bốn dây cáp có độ bền kéo cao chạy từ bộ điều khiển khớp nối (cần điều khiển hoặc đòn bẩy) xuống toàn bộ chiều dài của ống chèn đến phần uốn ở đầu. Khi bạn di chuyển bộ điều khiển, các dây cáp sẽ kết hợp chính xác, uốn cong đầu theo hướng mong muốn.

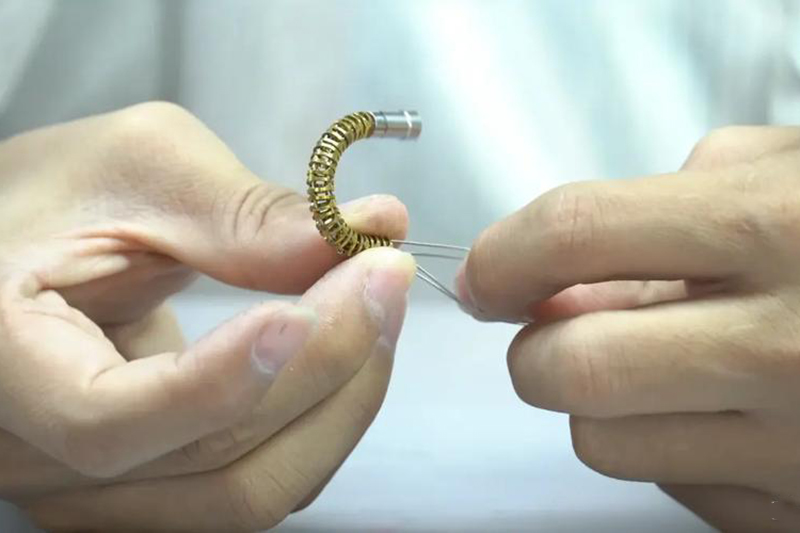

Phần uốn thường bao gồm một loạt các khớp kim loại hoặc polyme lồng vào nhau—thường được mô tả là thiết kế “armadillo” hoặc “đốt sống”. Cấu trúc này cho phép uốn cong trơn tru, lặp lại trong khi vẫn duy trì độ bền của cột và khả năng trở lại vị trí thẳng.
Các hệ thống điện tử tiên tiến hơn sử dụng động cơ và công tắc giới hạn để hỗ trợ khớp nối, mang lại khả năng kiểm soát tốt hơn. Đối với chiều dài chèn rất dài (trên 10 mét hoặc 33 feet), một số ống soi chuyên dụng sử dụng khớp nối khí nén (bong bóng khí) thay vì dây cáp.
4 chiều so với 2 chiều so với không khớp nối: Tại sao bốn hướng lại quan trọng
Tính năng | Không khớp nối | Khớp nối 2 chiều | Khớp nối 4 chiều |
Điều khiển hướng | Không có (cố định chuyển tiếp) | Chỉ lên/xuống | Lên, Xuống, Trái, Phải |
Có thể kiểm tra các bức tường bên? | KHÔNG | Giới hạn | Vâng |
Điều hướng quanh các khúc cua | Nghèo | Vừa phải | Xuất sắc |
Thời gian kiểm tra | Dài (nhiều lần chèn) | Vừa phải | Ngắn (một lần) |
Chi phí điển hình | Thấp | Trung bình | Cao hơn |
Ưu điểm chính của ống soi có khớp nối 4 chiều là bao phủ toàn bộ khu vực kiểm tra. Với khớp nối 2 chiều, bạn không thể nhìn sang trái hoặc phải nếu không xoay toàn bộ ống chèn—điều này thường khó hoặc không thể thực hiện được trong không gian chật hẹp. Hệ thống 4 chiều loại bỏ điểm mù này, giảm thời gian kiểm tra và cải thiện khả năng phát hiện lỗi.
Borescope khớp nối 4 chiều được sử dụng trong nhiều ngành nơi khả năng truy cập trực quan nội bộ là rất quan trọng:
Kiểm tra ô tô & động cơ – Nhìn vào bên trong xi lanh, pít-tông, ghế van, bộ tăng áp và hộp số thông qua lỗ bugi hoặc cổng tiếp cận nhỏ.

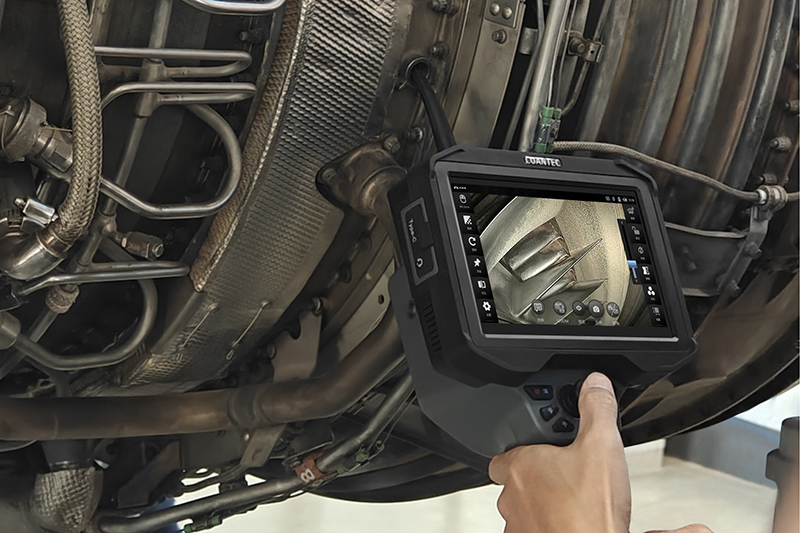

Bảo trì hàng không vũ trụ – Kiểm tra cánh tuabin, buồng đốt, vòi phun nhiên liệu và cấu trúc khung máy bay mà không cần tháo rời động cơ.
Phát điện – Kiểm tra hộp số tuabin gió, máy phát điện, bộ trao đổi nhiệt, tua bin hơi nước và ống nồi hơi.
Công nghiệp nặng và sản xuất - Xác minh các mối hàn bên trong, phát hiện các khuyết tật đúc và kiểm tra bình áp lực, đường ống và hệ thống thủy lực.
HVAC & hệ thống ống nước – Xác định vị trí tắc nghẽn, ăn mòn hoặc phát triển sinh học bên trong ống dẫn, đường ống và ống nồi hơi.
Thực thi pháp luật và an ninh – Tìm kiếm hàng lậu hoặc bằng chứng trong không gian hạn chế.
Điều khiển theo hướng hoàn toàn – Chuyển động lên, xuống, trái và phải cho phép bạn quét toàn bộ bề mặt bên trong.
Tiết kiệm thời gian – Không cần phải rút, xoay và lắp lại đầu dò nhiều lần.
Khả năng phát hiện khuyết tật cao hơn – Hướng camera trực tiếp vào các vết nứt, ăn mòn hoặc vật thể lạ đáng ngờ.
Ít tháo gỡ hơn – Thực hiện kiểm tra thông qua các cổng truy cập nhỏ, tiết kiệm thời gian tháo dỡ.
Tài liệu tích hợp – Chụp ảnh và quay video để báo cáo, hồ sơ chất lượng hoặc đánh giá của chuyên gia từ xa.
Hãy xem xét các yếu tố này khi lựa chọn ống soi có khớp nối 4 chiều:
1. Phạm vi phát âm
Tìm góc uốn ít nhất 120° theo mỗi hướng. Các mẫu chất lượng cao có khả năng quay 180° theo cả bốn hướng.
2. Đường kính đầu dò
2–4 mm – Dành cho không gian cực kỳ chật hẹp (ví dụ: động cơ nhỏ, kim phun nhiên liệu)
6–8 mm – Kích thước tiêu chuẩn cho hầu hết các ứng dụng công nghiệp và ô tô
10 mm trở lên – Dành cho đường ống lớn hơn và máy móc hạng nặng
3. Chiều dài đầu dò
1–3 m (3–10 ft) – Thích hợp cho hầu hết các cuộc kiểm tra động cơ và máy móc
3–10 m (10–33 ft) – Dành cho đường ống dài hơn và thiết bị công nghiệp
Trên 10 m (33 ft) – Thường yêu cầu khớp nối bằng khí nén; sẵn sàng cho các nhiệm vụ chuyên môn
4. Chất lượng hình ảnh
720p – Mức đầu vào, chấp nhận được đối với kiểm tra cơ bản
1080p (Full HD) – Được khuyến nghị để kiểm tra chi tiết
4K Ultra HD – Dành cho các ứng dụng quan trọng trong đó các lỗi vi mô là quan trọng
5. Độ bền & Bảo vệ môi trường
Xếp hạng IP67 – Ống chèn chống thấm nước, chống bụi và chống dầu
Đầu dò chống mài mòn – Cần thiết cho bề mặt kim loại thô
6. Các tính năng bổ sung cần xem xét
Khóa khớp nối hoặc bộ nhớ vị trí
Kết nối WiFi hoặc USB để truyền tập tin
Màn hình có thể đọc được dưới ánh nắng mặt trời
Tùy chọn đầu dò có thể hoán đổi cho nhau
Ống nội soi khớp nối 4 chiều là một dụng cụ có độ chính xác cao. Sử dụng và chăm sóc đúng cách sẽ kéo dài đáng kể tuổi thọ của nó.
Trước khi sử dụng
Kiểm tra đầu dò xem có hư hỏng rõ ràng không (vết nứt, xoắn hoặc khớp lỏng).
Đảm bảo cơ chế khớp nối di chuyển trơn tru trước khi lắp vào.
Làm thẳng đầu dò càng nhiều càng tốt.
Trong quá trình sử dụng
Đưa đầu dò vào từ từ và nhẹ nhàng.
Nói chậm rãi. Nếu bạn cảm thấy có lực cản, đừng dùng lực quá mạnh mà hãy rút nhẹ ra và thử một góc khác.
Giữ đầu dò tránh xa các cạnh sắc, bề mặt nóng (trên 70°C / 160°F) và các bộ phận điện có điện.
Không sử dụng đầu dò để đẩy hoặc lấy vật lạ ra. Nó không phải là một công cụ gỡ lỗi hoặc phục hồi.
Sau khi sử dụng
Rút đầu dò thẳng (hoặc càng thẳng càng tốt) và từ từ.
Làm sạch ống kính và ống lắp bằng vải mềm và nước lau kính nhẹ.
Để đầu dò khô hoàn toàn trước khi bảo quản.
Bảo quản ống soi trong hộp bảo vệ, tránh bụi và hơi ẩm.
Nếu thiết bị có pin rời, hãy tháo pin ra khi không sử dụng trong thời gian dài.
Những điều cần tránh
Không nhấn chìm tay cầm hoặc thiết bị điện tử—chỉ có ống chèn là không thấm nước.
Không để đầu dò tiếp xúc với hóa chất có tính axit hoặc ăn da.
Không uốn cong phần khớp nối vượt quá phạm vi chỉ định của nó.
Không để người dùng chưa qua đào tạo vận hành ống soi.
Mặc dù có khả năng cao nhưng kính hiển vi khớp nối 4 chiều có một số hạn chế:
Chi phí cao hơn – Đắt hơn các mẫu 2 chiều hoặc không có khớp nối do cơ chế phức tạp.
Dễ vỡ – Hệ thống dẫn hướng cáp và phần uốn có thể bị hỏng do xử lý thô.
Hạn chế về độ dài – Việc khớp nối được dẫn hướng bằng cáp trở nên khó khăn khi vượt quá khoảng 10 mét (33 feet). Hệ thống khí nén được yêu cầu cho thời gian dài hơn.
Giới hạn nhiệt độ – Hầu hết các kiểu máy không thể chịu được phơi nhiễm kéo dài trên 70°C (160°F). Có phiên bản nhiệt độ cao nhưng đắt hơn.
Ống nội soi khớp nối 4 chiều có thể xoay 360 độ không?
Không chính xác. Hệ thống 4 chiều thực sự cung cấp khả năng uốn lên/xuống/trái/phải. Một số mẫu xe cao cấp có khớp nối cần điều khiển để điều khiển 360° liên tục, mang đến cho bạn tất cả bốn hướng cùng với mọi hướng ở giữa một cách hiệu quả.
Tuổi thọ điển hình của ống nội soi khớp nối 4 chiều là bao lâu?

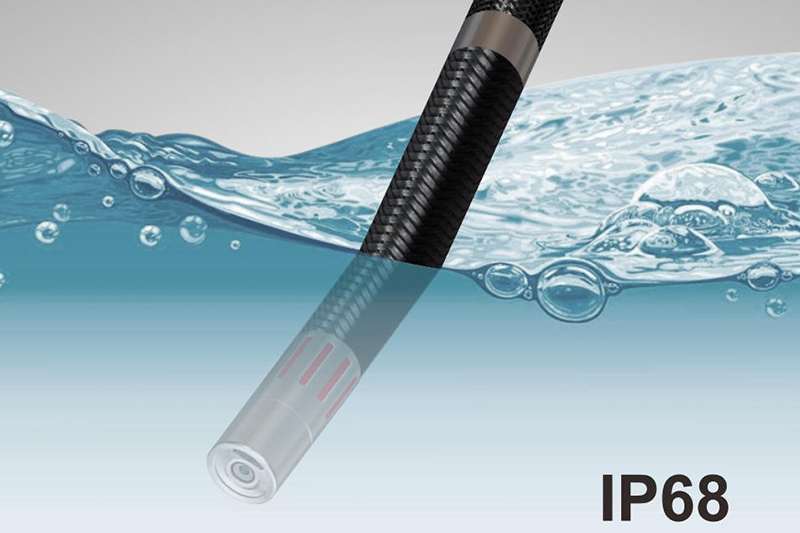

Nếu được chăm sóc đúng cách, một thiết bị chất lượng có thể tồn tại từ 5–10 năm. Các điểm hư hỏng phổ biến nhất là mỏi cáp (do bị uốn cong nhiều lần) và làm hỏng ống kính hoặc đèn LED. Coanteckhớp nối kính soithăm dòcó chỉ số chống nước IP68.
Tôi có thể sử dụng nó dưới nước không?
Ống chèn thường được xếp hạng IP67, nghĩa là nó có thể chìm trong nước ngọt ở độ sâu tới 1 mét (3,3 feet) trong 30 phút. Tuy nhiên, tay cầm và bộ phận hiển thị không chống thấm nước. Luôn kiểm tra thông số kỹ thuật của mô hình của bạn.
Làm cách nào để làm sạch phần uốn?
Sử dụng vải mềm, không có xơ được làm ẩm nhẹ bằng nước xà phòng nhẹ hoặc cồn isopropyl 70%. Không bao giờ sử dụng chất tẩy rửa có tính ăn mòn hoặc bình xịt áp suất cao.
Ống soi có khớp nối 4 chiều giúp người kiểm tra có toàn quyền kiểm soát hướng trên đầu camera—lên, xuống, trái và phải. So với các mẫu không khớp nối hoặc 2 chiều, nó cung cấp khả năng kiểm tra nhanh hơn, phát hiện lỗi tốt hơn và ít cần tháo rời thiết bị hơn.
Cho dù bạn làm việc trong lĩnh vực sửa chữa ô tô, bảo trì hàng không vũ trụ, sản xuất điện hay sản xuất công nghiệp, việc đầu tư vào kính soi lỗ khớp nối 4 chiều chất lượng sẽ giúp bạn tiết kiệm thời gian, giảm chi phí và cải thiện độ chính xác của các cuộc kiểm tra nội bộ.
Bạn đã sẵn sàng chọn ống soi lỗ khoan khớp nối 4 hướng phù hợp với nhu cầu của mình chưa? So sánh các mẫu dựa trên đường kính đầu dò, chiều dài, chất lượng hình ảnh và phạm vi khớp nối—đồng thời luôn ưu tiên độ bền và tính dễ sử dụng.
