Основные секреты высокотемпературных волоконно-оптических боросопов: от принципов к приложениям

I. Что такое промышленный волокно -борископ?

Промышленное волоконно -борископ - это устройство неразрушающего тестирования (NDT), которое использует оптические волокнистые пучки для передачи освещения и изображений. Это позволяет инспекторам непосредственно наблюдать за внутренними условиями осмотра устройства без разборки его, так же, как электронный борескоп, но принципы, стоящие за ним, различны.

Основные компоненты:

1. Кварцевое волоконно -оптическое пучок изображений (диаметр до 0,48 мм):

Составленный из десятков тысяч чрезвычайно тонких оптических волокон, каждый из которых независимо передает изображение, они вместе образуют канал передачи изображения.

Кварцевый материал имеет высокую световую передачу и высокую температуру, что делает его подходящим для сложных сред.

2. ОЦЕНКИ ИСПОЛЬЗОВАНИЯ:

Используемый для наблюдения или подключения к видеооборудованию, он преобразует оптическое изображение, передаваемое оптическим волокном в изображение, которое может отображаться на цифровом экране.

3. Оптическое крепление:

Стандартизированный интерфейс, который облегчает подключение к различным моделям окуляров или фокусирующим устройствам.

4. Оптический механизм фокусировки:

Регулировка положения группы линз обеспечивает четкую фокус и адаптивность к различным расстояниям наблюдения. 5. Высокий источник холодного света:

Обеспечивает высокоинтенсивное освещение. Этот съемный и регулируемый источник света на рабочем столе также может быть установлен, предлагая более широкий диапазон вариантов источника света. Свет передается в область наблюдения через волоконно -оптическое руководство. «Источник холодного света» относится к способности фильтровать инфракрасное излучение, чтобы уменьшить тепловое излучение и предотвратить повреждение измеряемого объекта.

6. Блок дисплея с сенсорным экраном:

Интегрированный блок обработки изображений отображает изображения в реальном времени, снятые Borescope. Операция сенсорного экрана поддерживается для удобного взаимодействия с пользователем.

7. Кабель данных:

В основном используется для передачи сигналов и мощности изображения, подключая борескоп к основному блоку.

8. Функциональные кнопки/интерфейсы:

Замораживание: приостанавливает текущее изображение для подробного наблюдения.

Регулировка баланса белого: калибрует цветную верность и адаптируется к различным условиям освещения.

II Рабочий принцип волоконно -оптических боросопов:

Волокно -оптические боросопы работают на основе принципа общего внутреннего отражения света.

Передача света: проводит свет от источника света от внешнего пространства в область проверки, способствуя наблюдению за интерьером.

Визуализация Bunch: состоит из десятков тысяч чрезвычайно тонких оптических стеклянных волокон, плотно расположенных в фиксированной последовательности. Каждое волокно представляет пиксель. Объективный объектив в передней части пакета визуализации проецирует изображение на конечной поверхности пакета визуализации. Затем это изображение разбивается на бесчисленные пиксели, которые передаются независимо и без потерь через каждое волокно на окулярный на другом конце, где они собираются в полное изображение для наблюдения.

Iii. Каковы преимущества волоконно -оптических боросопов по сравнению с другими боросопами?

1. Чрезвычайно маленький диаметр трубки (более тонкий диаметр) Это ядро ​​и наиболее значительное преимущество волоконно -оптических зондов.

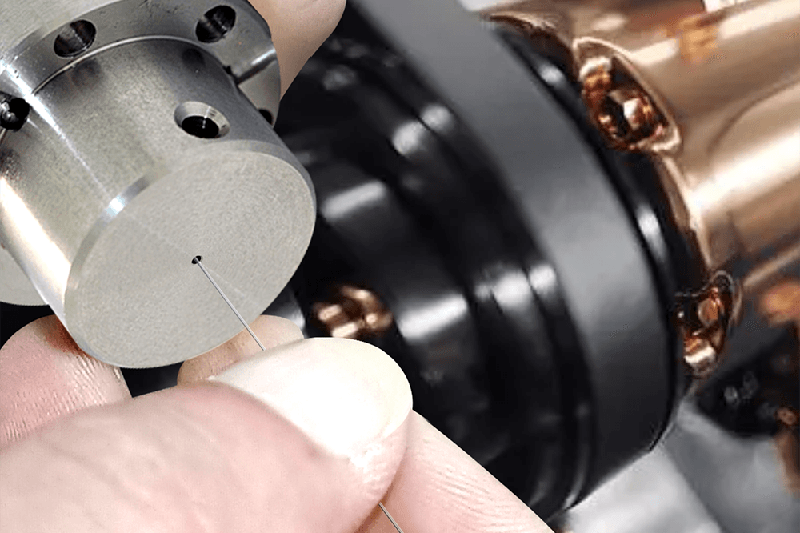

Волокновая оптика: пакет визуализации состоит из десятков тысяч оптических волокон, более тонких, чем человеческие волосы, что позволяет очень мелко диаметра. Внешний диаметр вставленной трубки общего промышленного волоконно -оптического боресскопа на рынке может быть легко составлять менее 2 мм, причем самый тонкий даже достиг 0,48 мм. При проверке чрезвычайно маленьких отверстий, промежутков или деликатных деталей (таких как топливные сопла, дыхательные пути в точных отливках и интерьеры крошечных электронных компонентов), оптоволоконные зонды являются единственным выбором.

2. Улучшенная экологическая стойкость (противоположность, высокотемпературная устойчивость)

Волокновая оптика изготовлена ​​из кварца и не содержит электронных схем. Таким образом, они подходят для предварительных онлайн-инспекций компонентов горячих двигателей (таких как турбины), а также для проверки в среде высокого напряжения или высокого уровня.

Высокотемпературное сопротивление: они могут работать при температурах, намного превышающих рабочие пределы электронных компонентов (кварцевая оптоволоконная оптима может выдерживать температуры приблизительно 1600 ° C).

Устойчивость к электромагнитным помехам: они полностью не зависят от сильных магнитных и электрических полей, предлагая преимущества по сравнению с электронными устройствами при осмотре определенного электрического оборудования.

IV Основные промышленные применения волоконно -оптических боросопов

Благодаря их превосходным высокотемпературным сопротивлениям и противоположным свойствам, волоконно-оптические борископы являются незаменимыми инструментами проверки в таких отраслях, как аэрокосмическая, автомобильная, энергетическая и точная механизм.

1. Aerospace:

Инспекция двигателя: это самое основное и требовательное применение. Он используется для осмотра лезвий турбины, камеров сгорания, компрессоров и других компонентов на наличие дефектов, таких как трещины, абляция, коррозия и посторонние вещества (FOD). Проверка труб планера: осмотрите внутреннее состояние топливных линий, гидравлических систем и каналов кондиционирования воздуха.

2. Автомобильная и транспортировка:

Осмотрите качество обработки, износ и углеродные отложения внутри блоков двигателя, цилиндров и масляных труб.

Проверьте внутреннее состояние сложных компонентов, таких как передачи и дифференциалы.

Осмотрите отливки и сварные швы на наличие внутренних дефектов (таких как поры и включения шлака).

3. Энергия и сила:

Электростанции: Осмотрите внутренние стены турбин, котлов и труб теплообменника на наличие коррозии, блокировки и трещин.

Нефтехимический: осмотрите внутренние стены нефти и газопроводов, сосудов под давлением и реакторов на наличие коррозии и качества сварки.

4. Точное производство и строительство:

Осмотрите внутреннее состояние сложных форм.

Осмотрите трубопроводы в стенах здания, выполняйте археологические раскопки и выполняйте мониторинг безопасности (например, осмотр внутренней части цилиндров блокировки).

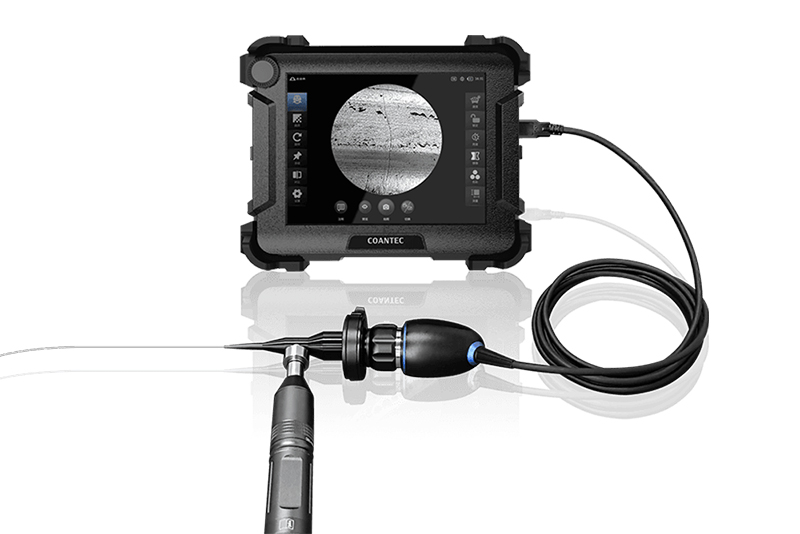

Coantec'sСерия C-FXСубириметрийные волоконно-оптические промышленные борископы используют волоконно-оптическое изображение и технологию передачи света, обеспечивая четкие изображения, стабильную передачу сигнала, сильные возможности противоположных действий и компактную, портативную конструкцию. Эти борископы были проверены на рынке.
