Der Unterschied zwischen Direktansicht und Seitansicht Industrial Endoscope-Objektiven

Direktansichts- und Seitenansichtslinsen sind die beiden grundlegendsten Arten von industriellen Endoskopen, die nach ihrer Betrachtungsrichtung kategorisiert sind. Ihr struktureller Kernunterschied liegt im Betrachtungswinkel der vorderen optischen Linse, die ihre Anwendungsszenarien und Betriebsmethoden direkt bestimmt.

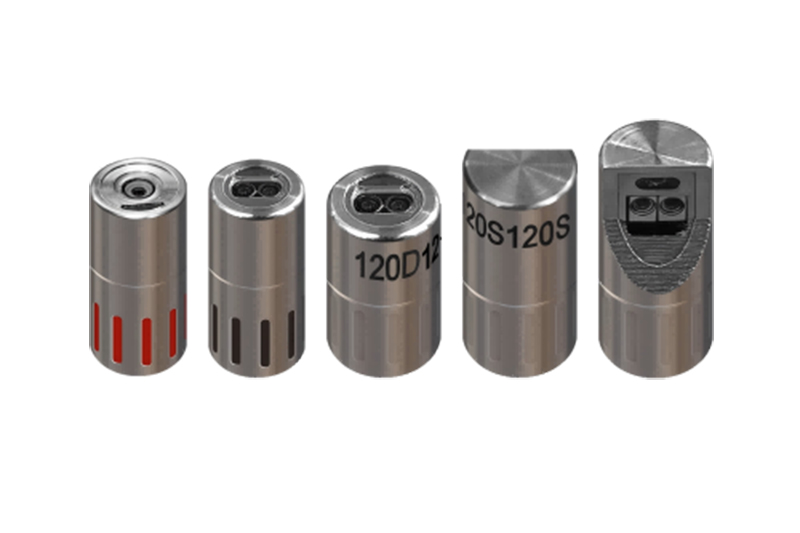

Vergleich der Merkmale von Direktansicht- und Seitenansicht für industrielle Endoskop-Linsen:

Der Betrachtungswinkel des Direktanblicks eines industriellen Endoskops befindet sich entlang der Achse des Insertionsrohrs des Endoskops (geradeaus). Das direkte Objektiv befindet sich ganz vorne im Rohr und verfügt über eine flache oder abgerundete Spitze. Es beobachtet tief in Pipelines und den Boden der linearen Hohlräume. Der Betrieb ist unkompliziert, mit einem einfachen Pfad und einer einfachen Kontrolle über die Fahrtrichtung. Zu den Vorteilen gehört die einfache Aufstimmung des Fernbereichs in geraden Pipelines, die direkte Betrachtung des Ziels, die einfache Positionierung und einen relativ einfachen Betrieb. Zu den Nachteilen zählen die Unfähigkeit, die Seiten, signifikante blinde Flecken und Einschränkungen in gekrümmten oder komplexen Strukturen direkt zu betrachten.

Typische Anwendungen umfassen die interne Inspektion von geraden Motorleitungen, langen Fässern und Pipeline -Korrosionsprüfung. Die Seitenobjektiv eines industriellen Endoskops ist mit der Achse des Insertionsrohrs des Endoskops (normalerweise 90 °, 70 °, 45 ° usw.) abgewinkelt. Es befindet sich an der Seite des vorderen Endes des Rohrs und hat ein ausgeprägtes "Fenster". Es beobachtet Seitenwände, Schweißnähte, den Rücken behinderter Komponenten und die Seiten der engen Räume. Der Betrieb erfordert das Drehen des Rohrs, um die Umgebung zu scannen, was ein hohes Maß an Geschicklichkeit erfordert. Zu den Vorteilen gehören ein flexibles Sichtfeld, das die Inspektion von Bereichen ermöglicht, die durch direktes Sehen unzugänglich sind. Ein einzelnes Gerät bietet mehrere Verwendungszwecke und ermöglicht eine umfassende Überprüfung des gesamten Umfangs. Zu den Nachteilen zählen Schwierigkeiten beim Betrachten von Hindernissen direkt voraus, wenn Sie gerade Rohre navigieren, und das Objektiv kann durch einen unsachgemäßen Betrieb problemlos beschädigt werden, wodurch ein höheres Maß an Bedienerkenntnis erforderlich ist.

Typische Anwendungen umfassen: Inspektion von Turbinenklingen, Zylinderwänden und Schweißqualität, Inspektion der inneren Wände von Wärmetauscherrohren und Inspektion von Getriebezahnoberflächen. Zusätzlich zu den festen Linsen mit festen Direktansicht oder Seitenansicht gibt es auch ein All-in-One--Lens in direktem Ansicht und Seitenanschauung:

Das All-in-One-Objektiv mit geradlinigem Ansicht und Seitenansicht ist eine sehr praktische Innovation im Bereich Industrial Endoscope. Durch die Integration sowohl einer Direktansicht (0 °) als auch einer Nebenansicht (normalerweise 90 °) in eine einzelne Sonde ermöglicht es eine flexible Umstellung von Inspektionswinkeln oder gleichzeitige Beobachtung, wodurch die Inspektionseffizienz signifikant verbessert wird. Dieses Objektiv kombiniert die Vorteile sowohl direkter als auch Nebenansichtsmodi:

Struktur: Die Vorderseite des Objektivs verfügt über ein direktes Objektiv, während die Seiten mit Seitenobjektiven unterschiedlicher Winkel ausgestattet werden können. Das Umschalten zwischen direkten und Seitenansichtsmodi erfolgt schnell über Software oder eine Schaltfläche。。

Funktion: Im Vergleich zu herkömmlichen Methoden, die wiederholtes Insertion und Entfernen oder Austausch von Sonden durch unterschiedliche Betrachtungsrichtungen erfordern, wechselt diese Linse nun zwischen den Betrachtungswinkeln mit einer einzelnen Taste. Dies verkürzt die Inspektionszeit um ca. 30%-50%. Darüber hinaus senkt die Fähigkeit des Objektivs, sowohl die Objektivkosten zu leiten als auch eine Seite, die die Objektivkosten effektiv reduzieren.

Anwendung: Diese leistungsstarke Linse eignet sich besonders für die Inspektion komplexer Geräte wie Flugzeugmotoren und komplizierte Rohrleitungssysteme.

Zusammenfassung und Auswahlempfehlungen

Bei der Auswahl eines Objektivtyps ist es entscheidend, die interne Struktur des inspizierten Objekts und die wichtigsten Bereiche zu berücksichtigen, die Sie beobachten müssen. Für die meisten industriellen Inspektionsanwendungen sind sowohl Direkt- als auch Nebenbewegungslinsen von wesentlicher Bedeutung. Für Objekte mit komplexen Strukturen und zahlreichen Beobachtungspunkten wird ein kombiniertes Direktanblick und ein Seitenobjektiv empfohlen.
