تصنيف الأنابيب الصناعية واختياره

تلعب شدات الصناعي دورًا حيويًا في الاختبارات الصناعية غير المدمرة وتستخدم على نطاق واسع في مجموعة واسعة من الحقول ، بما في ذلك الفضاء والتصنيع وبناء السفن والطاقة. عند اختيار borescope الصناعي ، بالإضافة إلى وظائف الوحدة الرئيسية ، فإن خصائص الأنابيب أمر بالغ الأهمية أيضًا ، لأنها تؤثر على سلامة ودقة التفتيش. دعونا أولاً نفهم أنواع الأنابيب المستخدمة في شدات صناعية.

ⅰ. تحليل أنواع أنابيب Borescope الصناعية

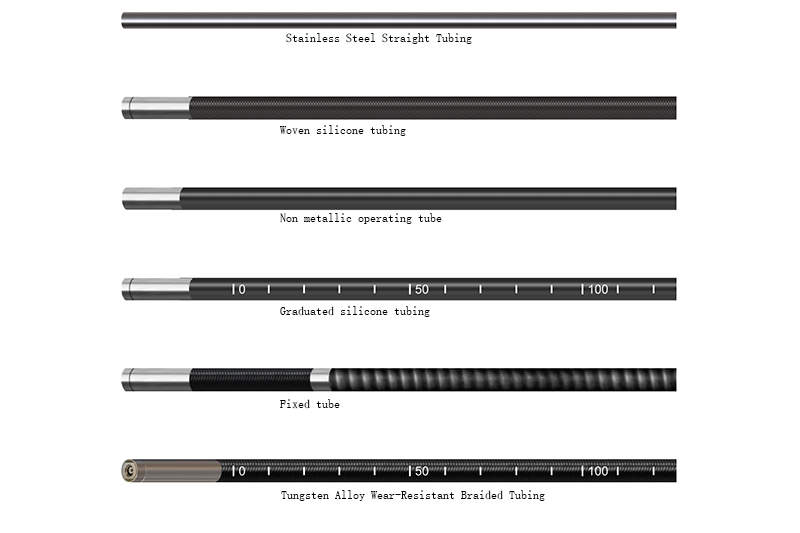

يمكن تصنيف أنابيب Borescope الصناعية على نطاق واسع إلى أنابيب مضفر مقاومة للبلى من سبائك التنغستن ، وأنابيب الفولاذ المقاوم للصدأ المستقيم ، وأنابيب منحنى التوربينات من السبائك ، وأنابيب نابض السبائك ، وأنابيب التشغيل غير المعدنية ، وأنابيب السيليكون المدمرة ، وأنابيب السيليكون المتدرجة.

1. أنابيب مضفر مقاومة للبلى من سبائك التنغستن: يعتمد هذا الأنابيب على أنابيب قياسية ولكنه يشتمل على طبقة مضفر من سبائك التنغستن على الطبقة الخارجية ، مما يعزز بشكل كبير مقاومة التآكل. إنه يوفر مقاومة استثنائية للارتداء ، ومقاومة استثنائية للسحق ، وعمر خدمة طويل. ومع ذلك ، فإن هذا يأتي على حساب زيادة التكلفة ، والوزن المحتمل ، وخفض المرونة قليلاً.

2. أنابيب مستقيمة من الفولاذ المقاوم للصدأ: الأنابيب جامدة للغاية وتقاوم الانحناء. إنه يوفر إمكانية دفع ممتازة ، ويحافظ على خط مستقيم ، ويسهل الوصول إلى الثقوب العميقة المستقيمة. لا يطاق تمامًا ، مناسب فقط للقنوات المستقيمة.

3. Bend Turbine Bend: يمكن إصلاح الانحناء بعد الانحناء. يتيح تحديد المواقع الدقيقة المشاهدة المستقرة للمناطق الجانبية (مثل جدران الأسطوانات وجدران الأنابيب). مرونة محدودة ، مما يسمح فقط بزوايا محددة للانحناء والانتقال.

4. أنبوب سبائك الربيع: هيكل الدعم هو الهيكل العظمي الربيعي. إنه يوفر مرونة ممتازة وقابلية للانحناء ، مع الحفاظ على درجة معينة من الصلابة لضمان قابلية الدفع. ومع ذلك ، فإن انتقال عزم الدوران وقابلية السيطرة الدقيقة هي أدنى من تلك الخاصة بالأنابيب الشبكية المضفرة.

5. أنبوب التشغيل غير المعدني: عادةً ، مقارنة بأنابيب التشغيل المعدنية ، يتم طلاء الأنابيب بالألياف (Kevlar) أو غيرها من المواد غير المعدنية. إنه معزول ، مقاوم للانفجار ، خفيف الوزن ، ومرن. ومع ذلك ، فإن مقاومة التآكل ونقل عزم الدوران هي أدنى من تلك الموجودة في أنابيب سبيكة التنغستن.

6. أنبوب السيليكون المضفر: أنابيب مضفر مع طبقة خارجية السيليكون. إنه يوفر مقاومة كيميائية وعالية درجات الحرارة عالية (حتى 200 درجة مئوية وما فوق) ، والتوافق الحيوي الجيد. ومع ذلك ، فإن قوتها الميكانيكية (مقاومة الخدش والدموع) منخفضة نسبيا.

7. أنبوب السيليكون المقوس: ميزات خاصة: بناءً على أنابيب السيليكون ، فإنه يشتمل على مقاييس المسافة. يمكن أن يقيس مباشرة عمق العيوب وموقعه دون الحاجة إلى قياسات ثانوية ، مما يجعلها عملية للغاية. ومع ذلك ، فإنه يشترك في نفس عيوب أنابيب السيليكون ، وقد يصبح المقياس غير واضح بسبب التآكل.

ⅱ. كيفية اختيار أنابيب Borescope الصناعية بناءً على سيناريو التطبيق

يكمن مفتاح الاختيار في تحليل "بيئة القناة" و "أهداف التفتيش" لكائن التفتيش الخاص بك. السيناريوهات التالية هي أمثلة:

سيناريو 1: المحركات ، الأنظمة الهيدروليكية ، علب التروس - البيئة: ارتداء مرتفع ، زيت ثقيل ، وينحني معقد

التحدي الأساسي: يتعرض داخليًا للفرح الحادة ، والحطام المعدني ، والقنوات المنحنية ، مما يتطلب أنابيب مقاومة للغاية والتحكم الدقيق.

التوصية المفضلة: الأنابيب المضفر المقاومة للبلى التنغستن.

السبب: مقاومة التآكل الاستثنائية تجعلها الخيار الأفضل لهذه "البيئات القاسية" ، وتقليل الخدوش الداخلية ، والتآكل ، وحتى الثقوب ، وتوسيع عمر المعدات. غالبًا ما تستخدم ثنيات التوربينات من سبائك لتفقد مناطق محددة مثل جدران الأسطوانات.

السيناريو 2: أنظمة الطاقة (مثل المولدات ومفاتيح المفاتيح عالية الجهد) - العمل المباشر وتأثير المكونات الإلكترونية

التحدي الأساسي: يجب منع خطر الصدمة الكهربائية والدوائر القصيرة تمامًا. المفضل: خرطوم التشغيل غير المعدني (خرطوم مضفر الألياف ، خرطوم مضفر السيليكون).

السبب: هذا هو متطلبات السلامة الإلزامية. إذا تلامس خراطيم المعادن مع الأجزاء الحية ، فقد تتسبب في دارات قصيرة للمعدات أو صدمة كهربائية ، مع عواقب وخيمة. تستخدم شدات الصناعي خراطيم معزولة لمنع مثل هذه الحوادث بفعالية.

السيناريو 3: خطوط أنابيب البتروكيماويات والغاز - قابلة للانفصال والمتفجرة ، والمسافات الطويلة ، والبيئات المسببة للتآكل.

التحديات الأساسية: يتطلب وجود مواد قابلة للاشتعال حماية الانفجار ؛ يتطلب الطول الطويل للخرطوم الخفة والمرونة ؛ وإمكانية الاتصال بالوسائط الكيميائية.

مفضل: خرطوم التشغيل غير المعدني أو خرطوم السيليكون المضفر.

السبب: تلبي خراطيم التشغيل غير المعدنية متطلبات مقاومة للانفجار وهي خفيفة الوزن ومرنة ومناسبة للتسليم لمسافات طويلة.

خرطوم السيليكون المضفر: إذا كانت البيئة تحتوي على مواد كيميائية متآكلة للغاية (مثل الأحماض القوية والقلوية) أو درجات حرارة عالية (مثل أنابيب البخار التي تتجاوز 100 درجة مئوية) ، فإن مقاومة خرطوم السيليكون الكيميائية وعالية درجة الحرارة تجعلها الخيار المفضل.

السيناريو 4: قياس الثقب المستقيم والعميق (على سبيل المثال ، الثقوب العميقة في المسبوكات والأنابيب) - مطلوب تحديد المواقع.

التحدي الأساسي: القناة مستقيمة ، ويجب أن يكون العمق الدقيق للعيوب من فتحة الفتحة معروفًا.

التوصية المفضلة: أنابيب السيليكون المتدربة أو الأنابيب المستقيمة من الفولاذ المقاوم للصدأ.

السبب: أنابيب السيليكون المتدرجة: تلبي الحاجة إلى الوصول المنحني ويوفر قراءات مباشرة ، وزيادة الكفاءة. على سبيل المثال ، إذا تم اكتشاف الكراك ، يمكن قراءة الموضع داخل الأنبوب على الفور على أنه "5.3 متر".

أنابيب مستقيمة من الفولاذ المقاوم للصدأ: إذا كانت القناة مستقيمة تمامًا ، دون أي انحناءات ، فإن الأنابيب المستقيمة الصلبة توفر أفضل قابلية للدفع وتمنع الانحناء العرضي أثناء العملية.

السيناريو 5: الصناعات الغذائية والصيدلانية - معايير النظافة

التحدي الأساسي: يجب تنظيف معدات الاختبار وتعقيمها لمنع تلوث المنتج.

التوصية المفضلة: أنابيب السيليكون المضفرة أو قضيب مستقيم من الفولاذ المقاوم للصدأ.

السبب: السيليكون غير سامة ، بلا رائحة ، وتوافق حيويا. يمكن تصنيع الأنابيب المستقيمة من الفولاذ المقاوم للصدأ من الفولاذ المقاوم للصدأ من الدرجة الغذائية ، والتي تلبي عمومًا إدارة الأغذية والعقاقير وغيرها من معايير النظافة وسهلة التنظيف والتعقيم.

ⅲ. ملخص عملية اختيار أنابيب Borescope الصناعية:

تحديد خصائص فتحة الفحص: يمكن لفتحات الفحص المباشر استخدام قضبان مستقيمة ؛ يمكن أن تستخدم فتحات التفتيش المنحنية الخاضعة لارتداء عالي أنابيب سبيكة التنغستن المقاومة للارتداء. يمكن أن تستخدم فتحات التفتيش الطويلة التي تتطلب قياسًا أنابيبًا متدرجة.

تحديد الخصائص البيئية: يمكن أن تستخدم البيئات المشحونة والكهرباء أنابيب التشغيل غير المعدنية ؛ يمكن أن تستخدم البيئات الشديدة التآكل أو عالية الحرارة أنابيب السيليكون المضفر.

حدد هدف التفتيش: لتفتيش الجدار الجانبي في الزوايا الثابتة ، يمكن استخدام أنابيب منحنى التوربينات السبائك.

قبل شراء borescope الصناعي ، يرجى تزويدنا بهدف التفتيش المحدد (الصور والرسومات) والمتطلبات. يمكننا توفير خطة تكوين مضيف ومواد احترافية.
