مع التطور السريع للذكاء الاصطناعي (AI)، والتدريب على نماذج الذكاء الاصطناعي على نطاق واسع، والحوسبة عالية الأداء (HPC)، والحوسبة السحابية، يستمر استهلاك طاقة شرائح الخادم في الزيادة. تواجه حلول تبريد الهواء التقليدية تحديات متزايدة، بما في ذلك عدم كفاية كفاءة تبديد الحرارة، وزيادة مستويات الضوضاء، واستخدام المساحة المحدودة.
أصبحت تقنية التبريد السائل، مع قدرتها الفائقة على النقل الحراري، حلاً بالغ الأهمية للإدارة الحرارية للخوادم عالية الأداء ومراكز البيانات الحديثة.

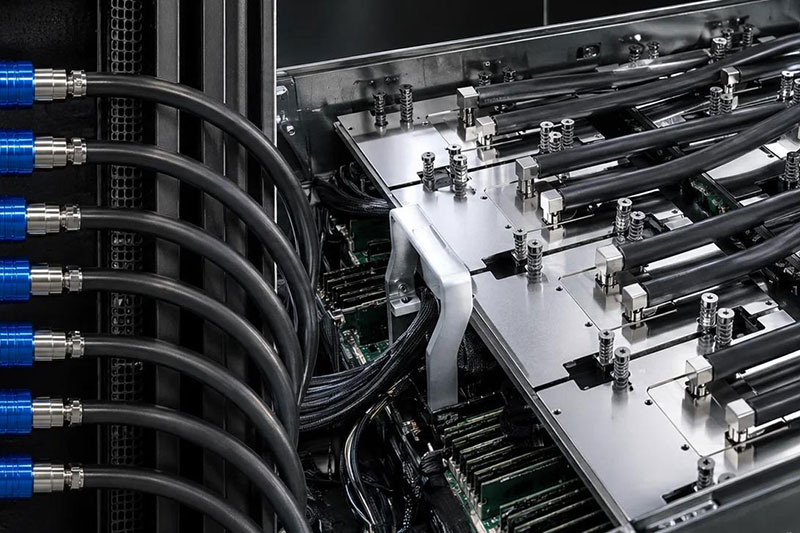

من بين مكونات التبريد السائلة المختلفة، لوحة التبريد السائلة (لوحة باردة) يلعب دورا رئيسيا في تبديد الحرارة. من خلال تعميم سائل التبريد من خلال قنوات التبريد الداخلية، تنقل اللوحة الباردة بكفاءة الحرارة الناتجة عن المكونات عالية الطاقة مثل وحدات المعالجة المركزية ووحدات معالجة الرسومات، مما يحافظ على درجات حرارة تشغيل مستقرة لخوادم الذكاء الاصطناعي وأنظمة الحوسبة.
ومع ذلك، تتميز الألواح الباردة بهياكل داخلية معقدة، بما في ذلك القنوات الدقيقة، وغرف التبريد، والمفاصل الملحومة، وواجهات الختم. أثناء التصنيع، قد تحدث عيوب مختلفة، مثل:
انسداد القناة الداخلية والتلوث بالجسيمات الأجنبية.
عيوب اللحام، أو الترابط غير الكامل، أو الشقوق الصغيرة؛
التآكل والأكسدة على الأسطح الداخلية.
نتوءات التصنيع التي تؤثر على تدفق سائل التبريد؛
عيوب الختم التي قد تؤدي إلى مخاطر التسرب المحتملة.
نظرًا لهياكلها المدمجة وقنواتها الداخلية المغلقة، غالبًا ما تواجه طرق الفحص التقليدية صعوبة في تقييم ظروف لوحة التبريد بشكل كامل دون الإضرار بالمكون.
لذلك، أصبح فحص المنظار الصناعي طريقة مهمة للفحص غير المدمر (NDI) لضمان موثوقية وأداء أنظمة التبريد السائلة للخادم.
عادةً ما يتم تصنيع ألواح التبريد الحديثة للخادم من مواد ذات موصلية حرارية عالية مثل سبائك النحاس والألمنيوم. نظرًا لأن تصميمات قنوات التبريد أصبحت مدمجة ومتطورة بشكل متزايد، فإن الشركات المصنعة تتطلب حلول فحص أكثر تقدمًا.
القنوات الداخلية للوحة الباردة محدودة للغاية في الحجم، مما يجعل الفحص البصري المباشر مستحيلاً.
يحتاج مهندسو التفتيش إلى مسبار كاميرا صغير يمكنه الوصول إلى المساحات الداخلية الضيقة والأداء الفحص البصري غير المدمر دون قطع أو تفكيك المكون.
حتى التشوهات الداخلية البسيطة داخل لوحة التبريد يمكن أن تقلل من كفاءة التبريد وتؤثر على موثوقية الخادم:
قد يؤدي الحطام المتبقي إلى تقييد دوران سائل التبريد؛
قد تؤدي نتوءات التصنيع إلى تعطيل مسارات تدفق سائل التبريد؛
قد تؤدي عيوب اللحام إلى مخاطر التسرب؛
قد يؤدي التآكل الداخلي إلى تقليل الموثوقية على المدى الطويل.
إذا ظلت هذه العيوب غير مكتشفة، فقد تتسبب في درجات حرارة غير طبيعية للخادم، أو تدهور الأداء، أو حتى عدم الاستقرار في عمليات مركز البيانات.
مع استمرار توسع خوادم الذكاء الاصطناعي والبنية التحتية لمراكز البيانات، تتزايد أحجام إنتاج الألواح الباردة بسرعة.
لم تعد عمليات فحص العينات التقليدية كافية لبيئات التصنيع المتقدمة. يحتاج المصنعون إلى حل فحص يمكنه:
كشف العيوب الداخلية بسرعة.
فحص المكونات دون تدمير.
تحسين تغطية التفتيش؛
توفير سجلات الصور والفيديو لتتبع الجودة.
أثناء تصنيع الألواح الباردة، يمكن للمناظير الصناعية أن تدعم مراحل متعددة لمراقبة الجودة:
فحص الألواح الباردة والمكونات شبه الجاهزة لتحديد التلوث الداخلي المحتمل، أو تشوهات الآلات، أو عيوب التصنيع.
التحقق من الظروف الداخلية أثناء عمليات التصنيع واللحام والتجميع، مما يساعد الشركات المصنعة على تحسين عمليات الإنتاج ومنع العيوب.
إجراء عمليات تفتيش مستهدفة على ألواح التبريد النهائية، بما في ذلك القنوات الداخلية والمفاصل الحرجة ومناطق الاتصال، مما يضمن الامتثال لمتطلبات الجودة.
عندما تتعرض الخوادم لدرجات حرارة غير طبيعية أو انخفاض في أداء التبريد، فإن المناظير الصناعية تمكن المهندسين من تحديد الأسباب الداخلية بسرعة وإجراء تحليل الأعطال.
لمواجهة التحديات في فحص القناة الداخلية، واكتشاف العيوب الدقيقة، وتتبع الجودة أثناء إنتاج الألواح الباردة، قدمت Coantec حل فحص المنظار الصناعي لشركة تصنيع الإلكترونيات في Shenzhen، مما يساعد على تحسين قدرات مراقبة الجودة طوال عملية التصنيع.
يتم استخدام لوحات التبريد الخاصة بالعميل في أنظمة تبريد الخادم، حيث تعد جودة القناة الداخلية والنظافة والموثوقية على المدى الطويل من المتطلبات الأساسية.
أثناء فحص الإنتاج، جعلت الهياكل الداخلية المعقدة للألواح الباردة من الصعب على الطرق التقليدية تقييم ظروف القناة بسرعة.
وفي الوقت نفسه، كانت طرق الفحص المدمرة مثل القطع أو التفكيك تستغرق وقتًا طويلاً ويمكن أن تؤثر على سلامة المنتج. كان العميل بحاجة إلى حل فحص فعال وغير مدمر ومناسب للتصنيع بكميات كبيرة.
بناءً على هيكل لوحة التبريد الخاصة بالعميل ومتطلبات الفحص، قامت شركة Coantec بتكوين:
أنبوب مسبار قطره 1.8 مم؛
أنبوب مسبار قطره 2.0 ملم.
تم إدخال المجسات المصغرة في قنوات التبريد الداخلية، مما يتيح الفحص البصري المباشر للمناطق الحرجة.

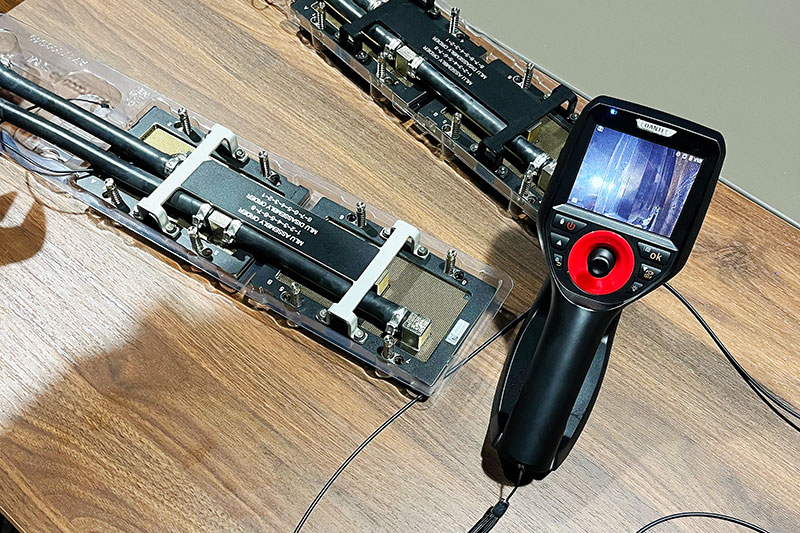

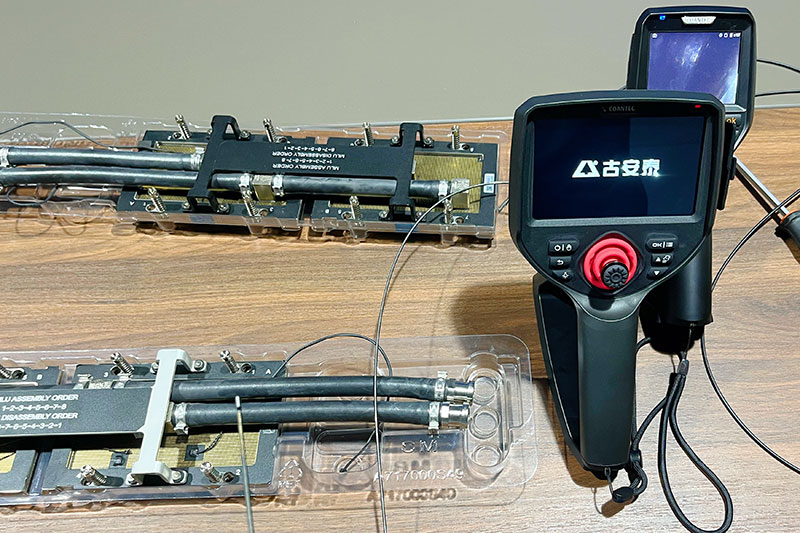

أثناء التفتيش، مناظير كوانتيك M40/C40 الصناعية قدمت تصورا واضحا ل:
جودة تصنيع القنوات الداخلية؛
ظروف السطح المعدني.
تصنيع الحطام والجزيئات الأجنبية.
التشوهات الهيكلية المحلية.
مناطق اللحام والاتصال.
بالنسبة لهياكل القنوات المنحنية المعقدة، أتاحت القدرة المفصلية المرنة لمسبار البوريسكوب مراقبة متعددة الزوايا، مما أدى إلى تحسين كفاءة الفحص بشكل كبير.
وفي الوقت نفسه، قدمت الصور وتسجيلات الفيديو عالية الدقة التي تم إنشاؤها أثناء التفتيش بيانات قيمة لما يلي:
تتبع الجودة؛
تحسين عملية التصنيع؛
عمليات تدقيق العملاء؛
تحسين إدارة الجودة.
بالمقارنة مع طرق الفحص المدمرة التقليدية، فإن حل المنظار الصناعي يتيح الفحص الداخلي دون الإضرار بهيكل لوحة التبريد، مما يحسن كلاً من كفاءة الفحص وموثوقية المنتج.
تطبيق كوانتيك M40 والمنظار الصناعي C40 في فحص لوحة التبريد للخادم تساعد الشركات المصنعة على تحقيق تحسينات شاملة بدءًا من اكتشاف العيوب ووصولاً إلى إمكانية تتبع الجودة.
يتيح فحص المنظار الصناعي التحقق البصري من قنوات التبريد الداخلية، مما يساعد على منع مشكلات الأداء الحراري الناجمة عن النتوءات والحطام والعيوب الداخلية.
توفر صور الفحص عالية الدقة أدلة موثوقة لكل عملية فحص وتدعم متطلبات توثيق الجودة، بما في ذلك ممارسات إدارة النظافة مثل معايير ISO 16232 وVDA 19.1.
دون الحاجة إلى قطع أو تقطيع مدمر، يمكن للمناظير الصناعية إكمال عمليات فحص القناة الداخلية في غضون دقائق.
تتيح كفاءة الفحص المحسنة للمصنعين زيادة تغطية الفحص والانتقال من فحص العينات التقليدية إلى مراقبة الجودة الشاملة.
التصميم المعياري بالكامل لـ كوانتيك M40 يسمح لوحدة رئيسية واحدة بالعمل بأقطار وتكوينات متعددة للمسبار، مما يلبي متطلبات الفحص المختلفة.
تصميم المسبار القابل للتبديل لـ سلسلة C40 كما يتيح حلولاً مرنة لجهاز واحد لمختلف التطبيقات.
بالمقارنة مع شراء أنظمة فحص مخصصة متعددة، فإن المناظير الصناعية المعيارية تقلل بشكل كبير من الاستثمار في المعدات.
والأهم من ذلك، أن الكشف المبكر عن العيوب يساعد في منع حالات فشل الجودة على نطاق واسع. قد يؤدي فشل اللوحة الباردة إلى:
الاختناق الحراري لوحدة المعالجة المركزية/وحدة معالجة الرسومات؛
انخفاض أداء الحوسبة.
احتمالية حدوث ضرر لمعدات الخادم ذات القيمة العالية.
توفر مناظير Coantec الصناعية صور فحص عالية الجودة وسجلات فحص كاملة، مما يساعد الشركات المصنعة على تلبية متطلبات تدقيق الجودة الصارمة من عملاء مراكز البيانات والخوادم.
تعمل إجراءات التفتيش الموحدة وبيانات التفتيش التي يمكن تتبعها على تعزيز إدارة جودة الموردين وثقة العملاء.
تعمل تقنية التبريد السائل على تسريع عملية التحول في الإدارة الحرارية لمراكز البيانات. وباعتبارها أحد مكونات التبريد المهمة، تؤثر جودة تصنيع الألواح الباردة بشكل مباشر على موثوقية الخادم واستقرار التشغيل.
بدءًا من مراكز بيانات الذكاء الاصطناعي ومرافق الخوادم وحتى لوحات التبريد ذات القنوات الدقيقة المتقدمة وهياكل التبريد التقليدية، توفر المناظير الصناعية Coantec M40/C40 للمصنعين وموردي الخوادم وموفري أنظمة تبريد مراكز البيانات حلول فحص بصري موثوقة تتميز بما يلي:
تصوير عالي الوضوح؛
وصول مرن للمسبار؛
القدرة على التفتيش في المساحات الصغيرة؛
الفحص الداخلي غير المدمر.
تتبع التفتيش الكامل.
مع استمرار توسع حوسبة الذكاء الاصطناعي في جميع أنحاء العالم، تظل Coantec ملتزمة بتطوير تقنيات الفحص البصري الصناعي، ومساعدة الشركات المصنعة لألواح التبريد وسلاسل توريد الخوادم على تحسين مراقبة الجودة وبناء أساس أقوى لعمليات مركز البيانات الموثوقة.
